Tabulky

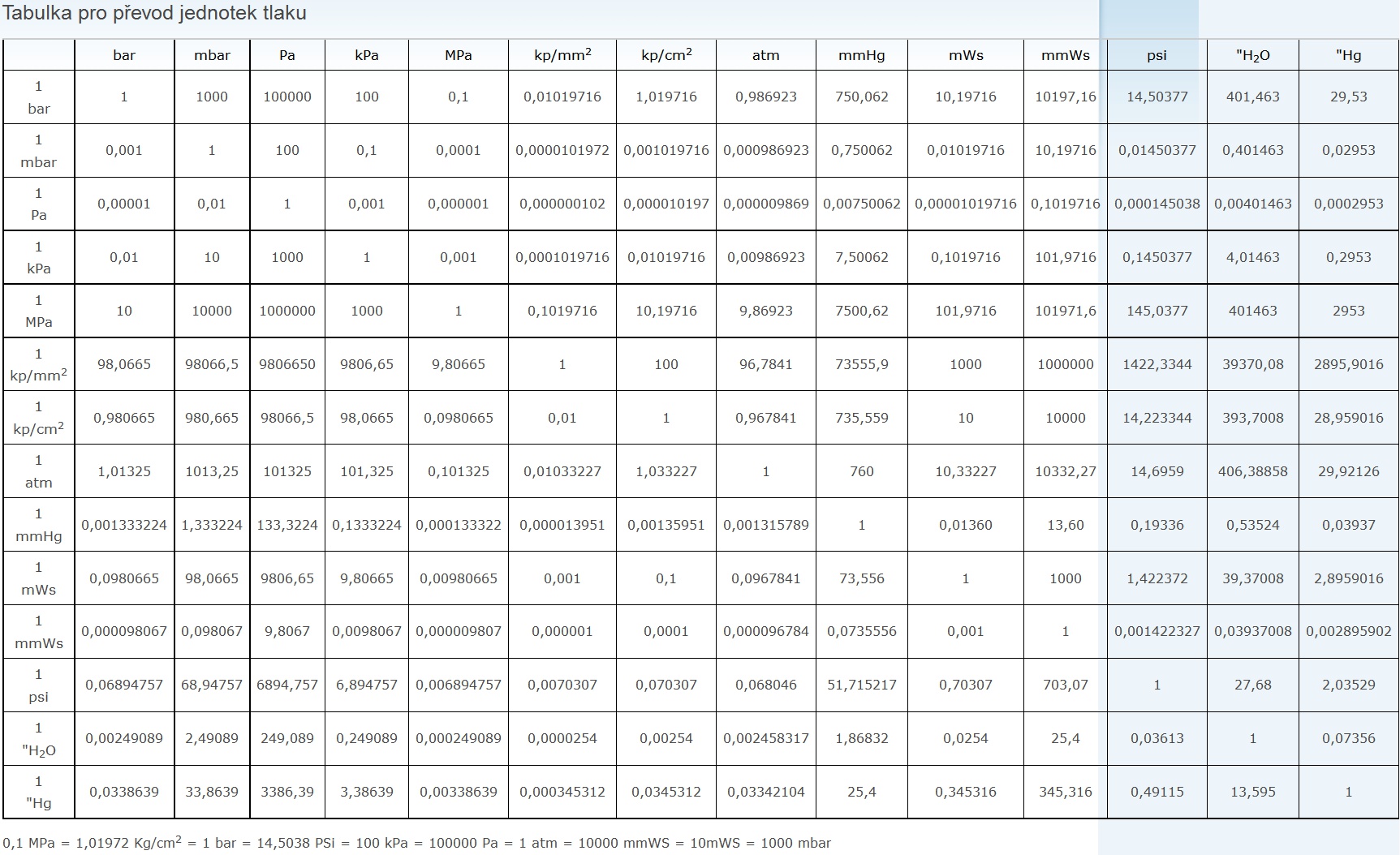

Tabulka pro převod jednotek tlaku

tabulka_pro_prevod_jednotek_tlaku_m
Pro zvětšení tabulky, klikněte prosím na obrázek.

Vyráběné rozsahy stupnic tlakoměrů

Jednotka tlaku Rozsah stupnice
Manometr – M Vakuometr – V Manovakuometr – MV
kPa 0÷1 -1÷0 -0,4÷0,6
0÷1,6 -1,6÷0 -0,5÷0,5
0÷2,5 -2,5÷0 -0,6÷0,4
0÷4 -4÷0 -0,6÷1
0÷6 -6÷0 -1÷0,6
0÷10 -10÷0 -1÷1,5
0÷16 -16÷0 -1,5÷1
0÷25 -25÷0 -1,5÷2,5
0÷40 -40÷0 -2÷2
0÷60 -60÷0 -2÷4
0÷100 -100÷0 -2,5÷1,5
0÷160 -3÷3
0÷250 -4÷2
0÷400 -4÷6
0÷600 -5÷5
-6÷10
-8÷8
-10÷6
-10÷15
-15÷25
-15÷25
-20÷20
-20÷40
-25÷15
-40÷60
-60÷100
-100÷60
-100÷150
-100÷300
-100÷500
MPa
0÷1 -0,1÷0 -0,1÷0,9
0÷1,6 -0,1÷1,5
0÷2,5 -0,1÷2,4
0÷4 -0,1÷4
0÷6
0÷10
0÷16
0÷25
0÷40
0÷60
0÷100

Příklady dělení stupnic tlakoměrů: průměr 100mm, přesnost 1 %



0 – 0,6 bar

mano průměr 100 - 0,6bar

0 – 1 bar

mano průmer 100 - 1bar

0 – 1,6 bar

mano průmer 100 - 1,6bar

0 – 2,5 bar

mano průměr 100 - 2,5bar

0 – 4 bar

mano průměr 100 - 4bar
